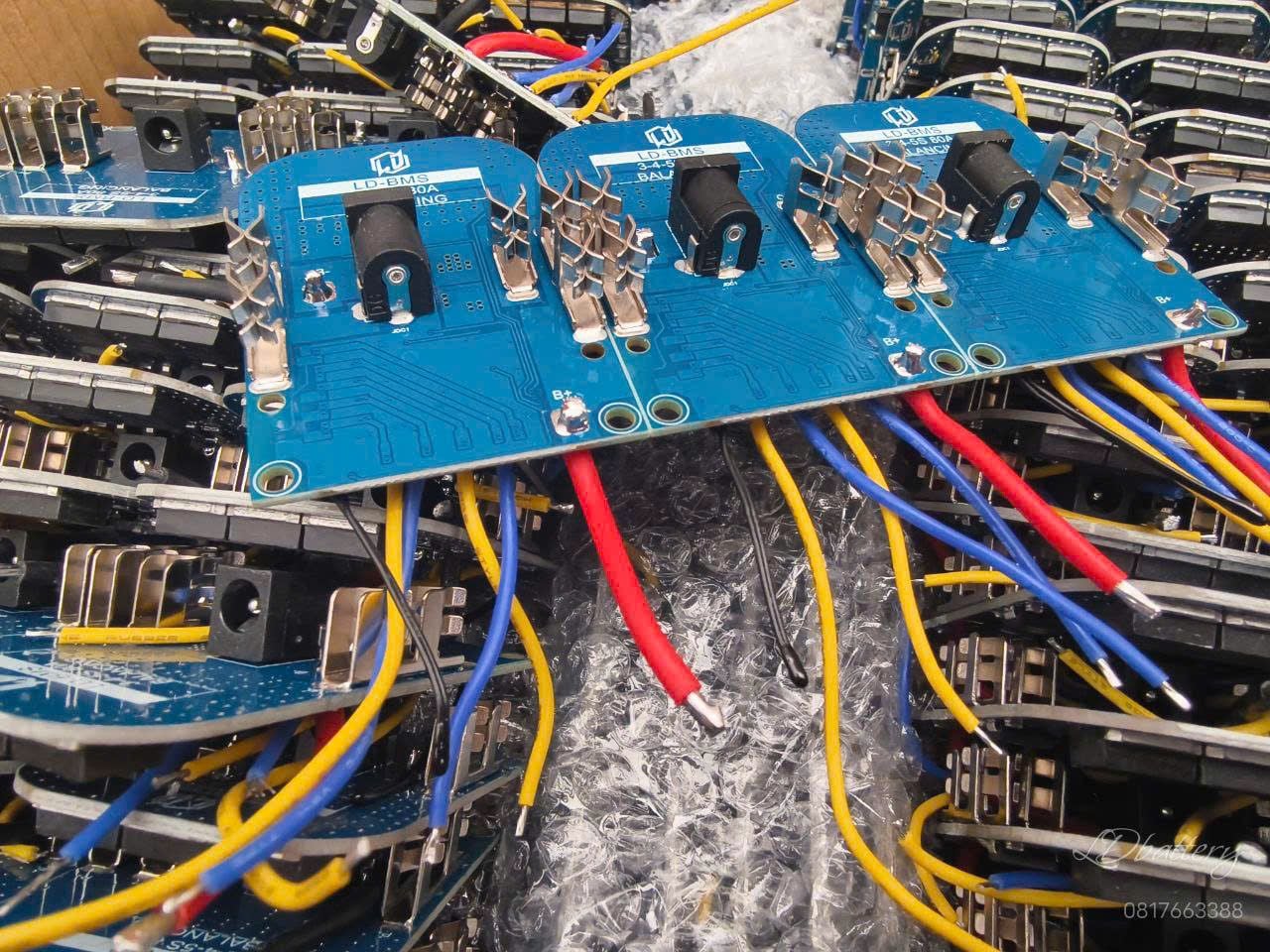

Mạch 3-4-5s 90a

Mạch LD 345s90a.

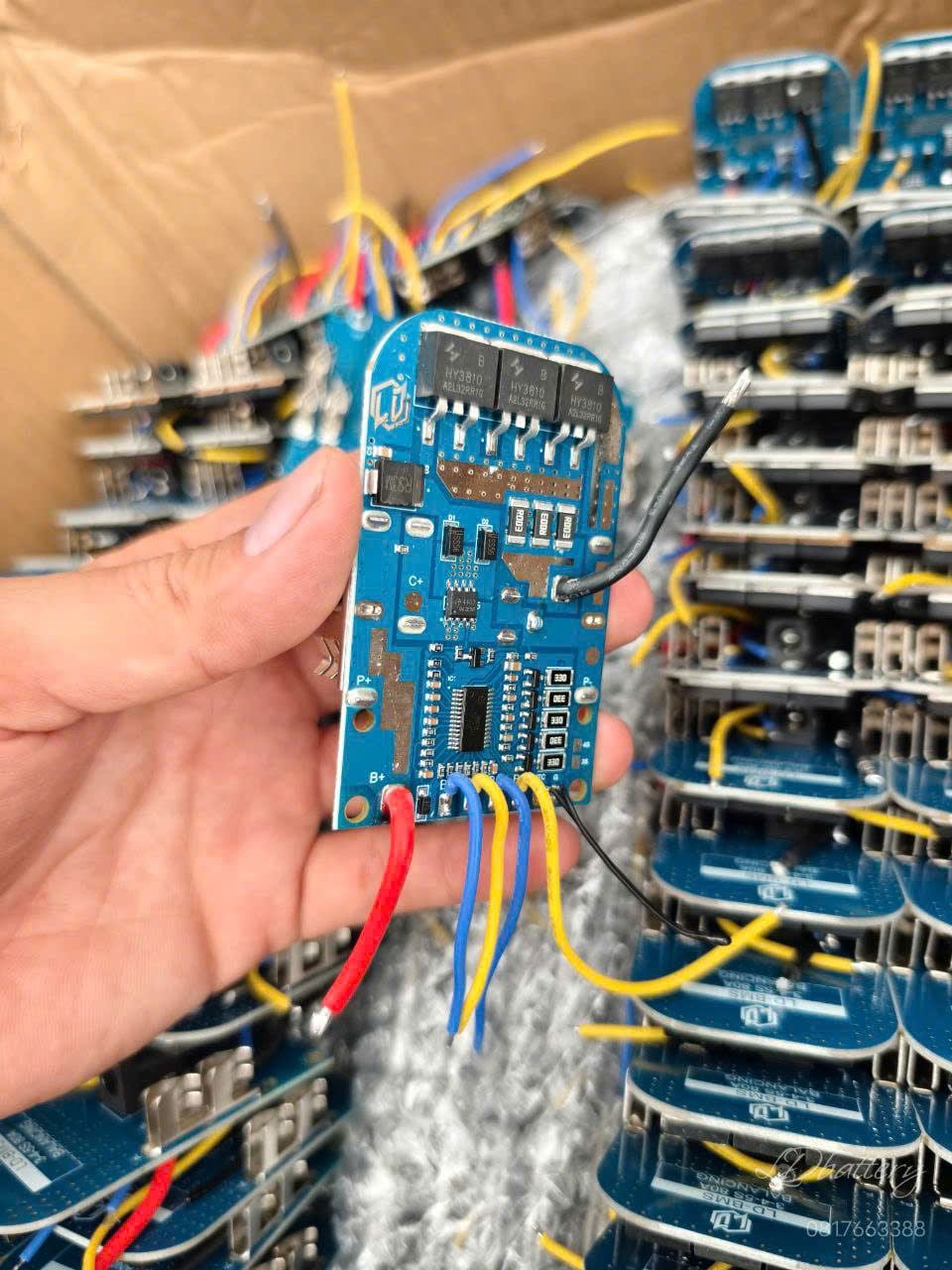

Sử dụng 3fes siêu tải Hy3810 (180A) cho dòng tức thời lên tới hơn 100a dong liên tục 40a
Chân dày dặn 0,5 ly
Mos fes sạc 12a và 2 diot sạc mỗi con 6a..đã test ồn định trên chịu dòng sạc 6a thực tế.
Có thể chạy dc máy hãng và máy tàu.

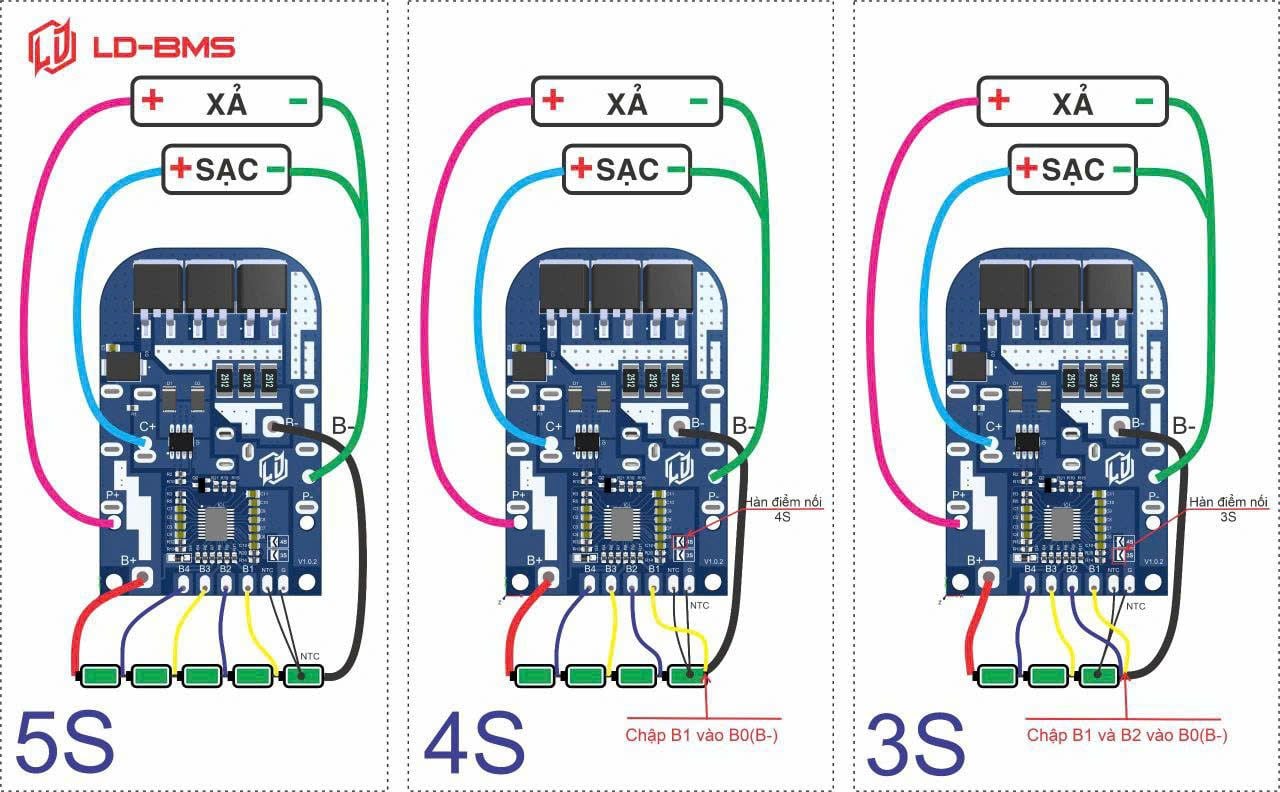

Có thể thay đổi hệ 3s 4s 5s trên cùng 1 mạch theo hình ảnh sơ đồ.
Có cụm cân bằng thụ động : thụ động nghĩa là không tự cân bằng. cơ chế cân bằng dựa vào việc ngâm sạc. ví dụ có 5s có S1 chạm đỉnh trước (4.2 4.25)  mạch  sẽ ngắt sạc đốt cho về mức cân bàng của chip (vì dụ chíp cân bằng tại 4.17)..Trong khi đó S2 lúc này giả dụ chỉ co 4.1 , mạch lại mở sạc nên s này sẽ dc sạc lên...cứ tiếp tuc quy trình như vậy ...việc ngâm sạc thì s chạm đỉnh sẽ dc đốt, s ở đáy sẽ dc sac5 lên để đưa về vị trí cấn bằn... Nhưng lưu ý đong đốt rất nhỏ, dòng sạc tại điểm áp gần đầy cunxg rất nhỏ nên sẽ rất lâu..
Mạch sử dụng ic Bm3451 dc ưu thế sử dụng dc 3 hệ nhưng cũng có hạn chế việc hàn ngược cực hay nhầm giữa các dây tín hiệu cũng gây chết ic..khác với ic cw1053 nhầm dây tín hiệu ko chết...
Mạch có chống chập tải, chống quá nhiệt, quá tải...
Ngoại trừ việc hàn ngược cực, hàn sai dây tín hiệu, vao nước, tác động vật lý. thì tất cả lỗi tự nhiên đều dc bảo hành 1 năm kể cả khi vào khối
